Rc-1

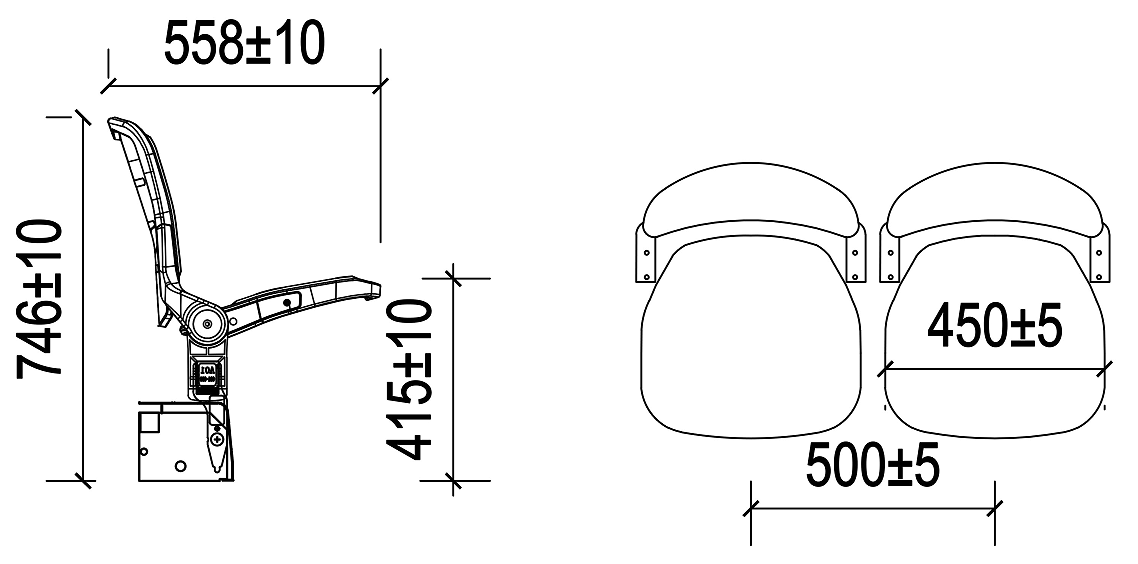

Características de rendimiento de la silla

① Introducción del producto: La forma de la apariencia y el tamaño del asiento están diseñados de acuerdo con el principio de ergonomía, el asiento es cómodo, compacto, seguro y duradero, instalación y mantenimiento convenientes. La forma general del asiento es novedosa y única, y la superficie curva es suave y delicada. Mecanismo de plegado y giro de doble resorte de acero, plegado silencioso, fuerte fiabilidad. Varios métodos de instalación pueden ser una de las mejores opciones para estadios interiores y exteriores.
② Estándar de implementación: QB/T 2601-2013 "Asientos públicos en lugares deportivos"; GB/T3199-1996 "Productos de procesamiento de aluminio y aleación de aluminio que empaquetan, marcan, transportan, almacenan"; GB/T6892-2000 "Perfiles de extrusión en caliente de aluminio y aleación de aluminio industriales"; GB/T10357-1989 "Prueba de propiedad mecánica de muebles, resistencia y durabilidad de sillas y taburetes"; GB/T19352.1 ~ 4-2003" Requisitos de calidad de la estructura de pulverización térmica Parte 1-4 Requisitos de calidad integrales"
③ Partes de plástico del asiento: el respaldo y la placa del asiento están diseñados de acuerdo con el principio ergonómico, que puede adaptarse a la curva del cuerpo humano al máximo. El material está hecho de materia prima de PP puro y moldeo auxiliar de gas nitrógeno. El material tiene buena resistencia al impacto, dureza, resistencia mecánica y estabilidad química, lo que hace que el asiento sea confiable, resistente al desgaste y cómodo. El nivel de rendimiento de combustión cumple con los requisitos de GB8624-2012 norma B1(C).
④ Prueba mecánica: la prueba de diseño es 200kg/ bit, y la prueba de impresión estándar se lleva al estándar GB/T 10357.3 estándar: la prueba de diseño es 2000N, la prueba de almacenamiento es 760N, 10 times; Durability joint est est: seat plate 950N, bet380s; después de la prueba, No hay ninguna definición obviosa en la parte. La estructura no es loose. Y passed the SGS test of the European Mechanics Level 4 standard (EN 12727:2016 test reached level 4); American standard Mechanical standard ANSI/BIFMAX5.4-2012.
⑤ Flanco del asiento izquierdo (derecho): el flanco del asiento izquierdo y derecho está ubicado en ambos lados del asiento, son los componentes del asiento del enlace de hardware, es el mecanismo que la placa del asiento puede ser estresada, el material está hecho de nylon de alta fibra, la resistencia es mayor que la aleación de aluminio, Algunos metales convencionales, tiene excelente dureza, resistencia al desgaste, aumentar aún más la sensación de estar sentado, al tiempo que garantiza la resistencia del asiento
⑥ Parte del hardware del asiento: conector del respaldo, mecanismo de volteo medio, material de aleación de aluminio, material de acero de resorte, diseñado como mecanismo de resorte doble, para garantizar la resistencia al rebote, durabilidad, etc., piezas de aleación de aluminio que utilizan el proceso de fundición de aluminio, polvo de pulverización superficial, hacer la superficie limpia y brillante, sensación estética cómoda, durable.
⑦ Soporte lateral y vertical: el soporte vertical está compuesto por dos hojas cuadradas simétricas laminadas en frío de 5mm de espesor y una placa inferior cuadrada de 5mm de espesor. Se forma la máquina de corte por láser y luego se redondea la esquina y el lado está limpio. La estructura es simple, la instalación es conveniente y la resistencia es alta, lo que puede garantizar la estabilidad del sistema de asiento.

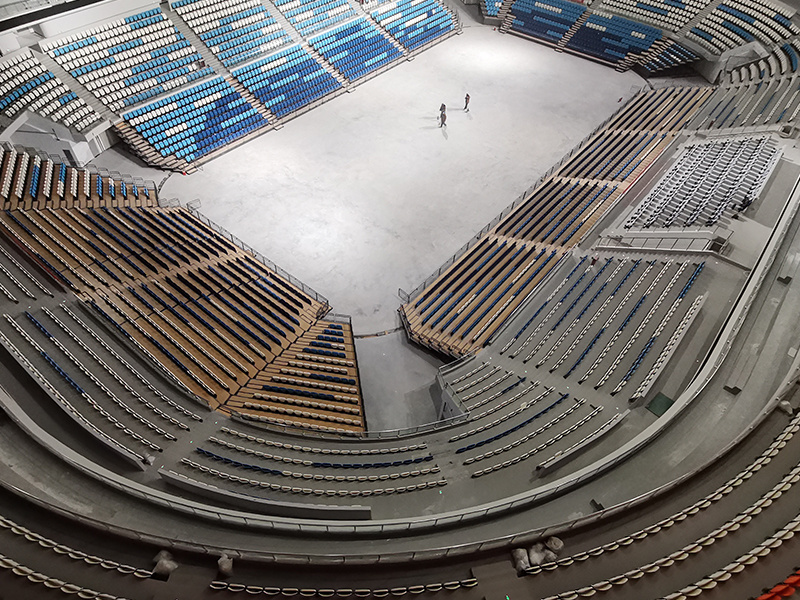

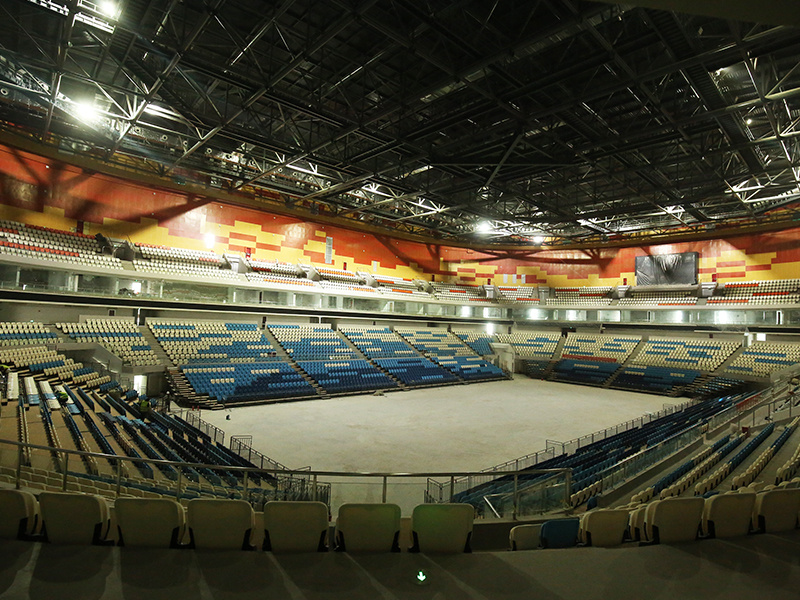

Descripción de la estructura del marco movible de la cama del soporte

El soporte móvil se compone principalmente de barandilla, pedal, controlador de soporte, viga frontal inferior, tira antideslizante, protector de esquina, tira decorativa de aleación de aluminio, viga de carga y sistema de soporte. Peso ligero activo del soporte, carga grande, carga 500KG/㎡, carga el 100 KG/M de la cama de la barandilla.
1. sistema de soporte: el sistema de soporte del soporte está soldado de tubería de acero de 40mm * 120mm * 2,5mm, con una estructura razonable y una fuerte capacidad de carga. Bajo el sistema de soporte está el marco de la rueda para caminar, el tamaño del contorno es de 40mm * 120mm, la rueda de soporte se instala debajo del marco de la rueda de soporte, el diámetro es de 100mm, el ancho es de 30mm. La columna del sistema de soporte es un tubo rectangular de 40mm * 120mm * 2,5mm, la parte superior de la columna está conectada con la viga del cojinete, y el mecanismo de guía está dispuesto debajo de la columna para guiar el marco de la rueda móvil de la siguiente capa, asegurándose de que el soporte se mueva siempre en línea recta. Se coloca una abrazadera diagonal entre la columna y la viga trasera de la estructura de soporte para garantizar que la columna y la viga trasera estén siempre en estado vertical, lo que garantiza la estabilidad y la seguridad del sistema de soporte, y no habrá balanceamiento de lado a lado.
2. Vigas delanteras y traseras: la parte delantera y trasera de cada bastidor de cama están provistas de vigas de carga, las vigas traseras de carga están hechas de chapa de acero laminada en frío doblada, el tamaño total es de 40mm * 220mm * 2,5mm, las vigas delanteras son tubos rectangulares de 20mm * 40mm * 2,0mm, las vigas delanteras y traseras están estrechamente conectadas con las columnas de soporte, Formando un todo, el diseño de la estructura es razonable, la capacidad de carga es fuerte y la deformación no es fácil.
3, sistema de pedal: el sistema de pedal se compone principalmente de soporte, madera, capa superficial, tira decorativa de aleación de aluminio, tira antideslizante de goma, protección de esquina de plástico. El soporte de soporte está soldado con un tubo de acero cuadrado de 40MM * 40MM * 1,5 MM y está dispuesto de manera uniforme entre la viga frontal y la viga posterior. La madera contrachapada laminada con un espesor de 18mm se coloca en la parte superior del soporte. La madera contrachapada se fija en el soporte de soporte mediante tornillos. La encimera es plana y no es fácil de deformar. La superficie de la tabla de madera se coloca con pegamento de piso de PVC gris con un espesor de 2MM. La superficie es plana, antideslizante y libre de arrugas, que es fácil de limpiar. Tiras decorativas de aleación de aluminio se instalan en la parte delantera y ambos lados de cada capa de pedales, el tamaño total es de 60MM * 72MM * 1,5 MM, y las tiras antideslizantes de goma están incrustadas sobre la aleación de aluminio, y protectores de esquina de plástico están instalados en la esquina de aleación de aluminio. Basado en el diseño anterior, el pedal se ve hermoso y puede evitar que la audiencia se resbale y se rasque.
Paso: Se establece un paso tipo caja en el canal de cada capa sobre el soporte, cuya altura es la mitad de la altura del piso. El esqueleto del paso es doblado por la placa de acero laminada en frío con un grueso de los 1,5 MM. La parte superior del esqueleto se coloca con tablas de madera, pegamento para pisos, aleación de aluminio y protección de esquinas.
4, barandilla de seguridad: en ambos lados del bastidor de la cama del soporte, el lado trasero está instalado con la barandilla de la seguridad, la altura y el espaciamiento de la barandilla se diseñan y se fabrican según estándares nacionales relevantes. La barandilla adopta un diseño laminado, que puede expandirse automáticamente con la tribuna cuando se expande. El marco externo de la barandilla se hace de la tubería de acero de los 20MM * 40MM * 1,5 MM doblada, y la barandilla y el marco de la cama del soporte son fijos y conectados por los pernos, que tiene capacidad de carga fuerte y no es fácil a la deformación.
5, sistema de accionamiento: el sistema de accionamiento se compone principalmente de rueda motriz, eje motriz, piñón, motor reductor, etc., motor de accionamiento instalado en la primera fila debajo de la plataforma, utilizando productos de fabricantes nacionales conocidos, voltaje de trabajo 380V/220V, frecuencia 50HZ, gama del poder 0.37KW-1.5KW, ruido del motor menos que 50DB. El par de salida del motor se transmite a la rueda motriz a través de la cadena, el piñón, el eje de transmisión, etc. El núcleo interno de la rueda motriz es de hierro fundido, y la capa externa está envuelta en caucho, lo que aumenta la fricción mientras protege el suelo del daño en la máxima medida. Cada grupo de mecanismo de conducción está equipado con 4 ruedas motrices para garantizar un funcionamiento suave del soporte y sin fenómeno de desviación.
6, sistema eléctrico: el sistema eléctrico de tribuna utiliza fuente de alimentación trifásica de 380V o monofásica de 220V, equipado con protección contra sobrecarga y dispositivo de protección contra fugas, cuando hay fugas o sobrecarga se puede cortar rápidamente la fuente de alimentación principal, para evitar accidentes. La parte de control del soporte móvil adopta un circuito de control de bajo voltaje de 24V, y la placa vertical de la primera fila se instala con un zócalo de la manija. Al operar el soporte, solo necesita insertar el enchufe de la manija en el zócalo para expandir, retirar y suspender el funcionamiento del soporte. El soporte móvil está equipado con un interruptor de límite, que puede dejar de funcionar automáticamente cuando se despliega o retira en su lugar.
7. decoración lateral: Para evitar que los espectadores entren en el interior del soporte, las cortinas laterales de la franela se utilizan en ambos lados del soporte, y el marco de la cama del soporte está instalado con las diapositivas laterales de la cortina, que se pueden cerrar automáticamente con el soporte cuando se extiende el soporte. La cortina lateral tiene rojo, gris, negro para que los usuarios elijan, la cortina lateral no solo es hermosa y generosa, sino que también tiene un efecto de absorción de sonido, que puede mejorar el efecto de reverberación del sonido interior.
