KTR-08-2

Nota técnica del asiento

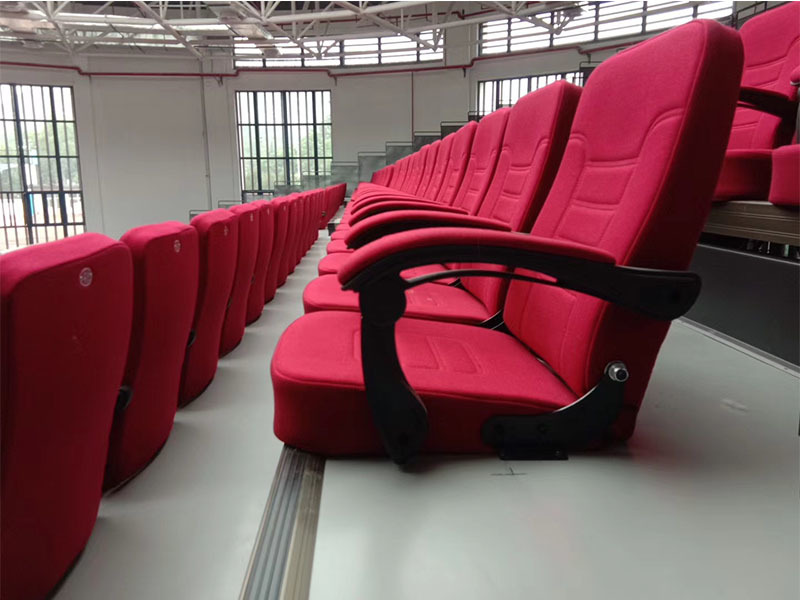

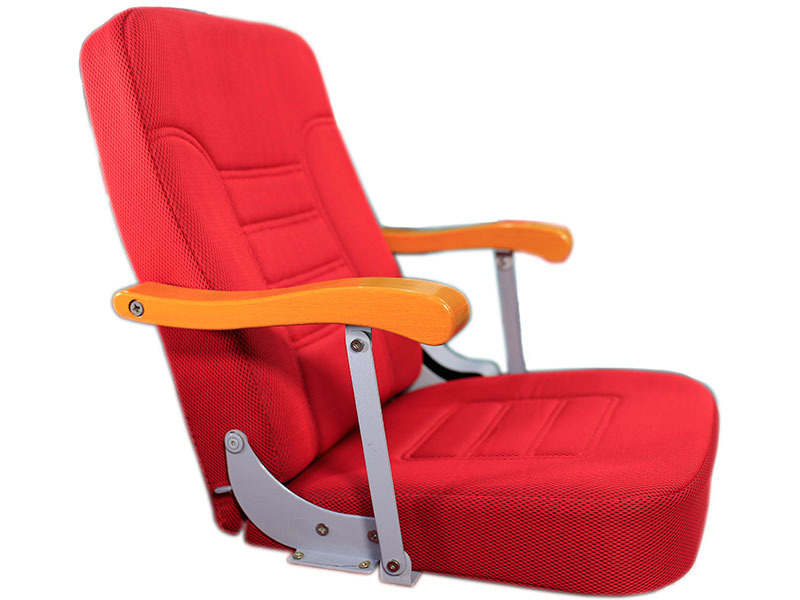

1. este asiento se utiliza para el asiento plegable manual de soporte telescópico, que está diseñado y fabricado según el principio de la ingeniería de morfología humana, y el asiento se siente cómodo.
2. este tipo de asiento está provisto de una bolsa suave para sostener la mano, y el reposabrazos se pliega automáticamente con el asiento. La parte de soporte de la barandilla es de plástico ABS, que tiene buenas propiedades mecánicas y químicas. La barandilla y la parte de contacto del cuerpo humano adoptan el proceso de paño de envoltura de esponja, lo que aumenta en gran medida la comodidad del asiento. Los asientos son hermosos y cómodos para brindar a la audiencia una buena experiencia.
3, el asiento de la silla, el esqueleto del respaldo de la silla es un tablero laminado multicapa de 17mm de espesor, la superficie de espuma es moldeo de espuma de poliuretano, alto rebote, el asiento trasero se usa con frecuencia sin arrugas, sin deformación.
4, la tela del asiento es tela decorativa avanzada mezclada de acrílico (poliéster) de alta calidad, y el tratamiento ignífugo, su funcionamiento ignífugo alcanza el estándar ignífugo de la tela B1 de GB/T 17591-2006. Tejido resistente al desgaste, anti-desvanecimiento, sin liberación de sustancias nocivas, las propiedades físicas y químicas de los tejidos cumplen con los estándares GB 18401-2010 "Especificaciones técnicas nacionales de seguridad básica para productos textiles", GB/T 19817-2005 "Tela de decoración textil" estándares de primera clase.
Y proporcionar una variedad de colores, variedades para que los usuarios elijan.
5, el asiento a través de la Universidad de Tsinghua construyó el Centro de monitoreo de la sala de reverberación, el rendimiento acústico del asiento en línea con GB/T 20247-2006/ISO 354:2003 "Medición de la absorción de la sala de reverberación acústica" estándar.

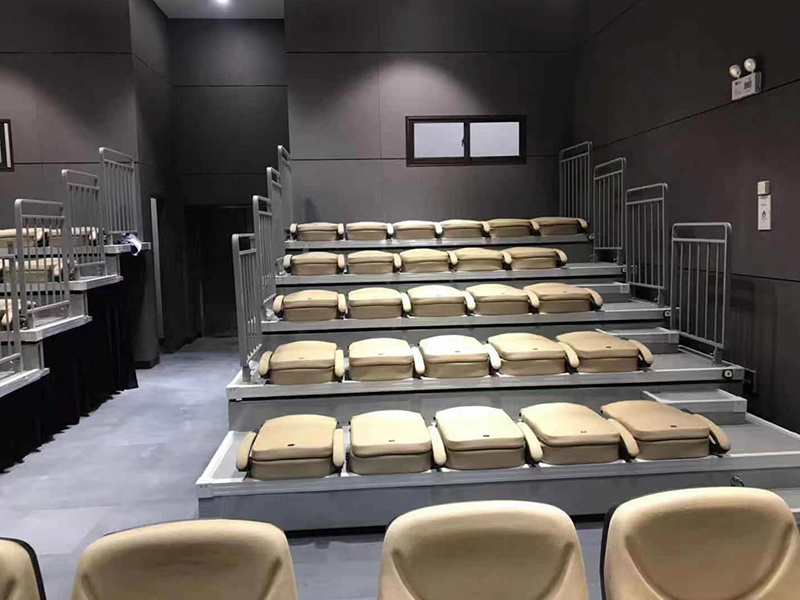

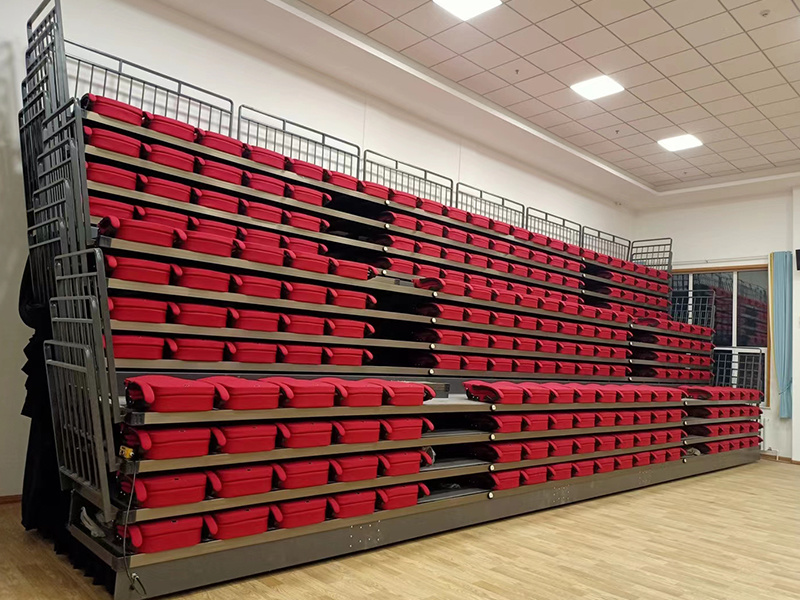

Descripción de la estructura del marco movible de la cama del soporte

El soporte móvil se compone principalmente de barandilla, pedal, controlador de soporte, viga frontal inferior, tira antideslizante, protector de esquina, tira decorativa de aleación de aluminio, viga de carga y sistema de soporte. Peso ligero activo del soporte, carga grande, carga 500KG/㎡, carga el 100 KG/M de la cama de la barandilla.
1. sistema de apoyo
El sistema de soporte del soporte está soldado con tubería de acero de 40mm * 120mm * 2,5mm, que tiene una estructura razonable y una fuerte capacidad de carga. Bajo el sistema de soporte está el marco de la rueda para caminar, el tamaño del contorno es de 40mm * 120mm, la rueda de soporte se instala debajo del marco de la rueda de soporte, el diámetro es de 100mm, el ancho es de 30mm. La columna del sistema de soporte es un tubo rectangular de 40mm * 120mm * 2,5mm, la parte superior de la columna está conectada con la viga del cojinete, y el mecanismo de guía está dispuesto debajo de la columna para guiar el marco de la rueda móvil de la siguiente capa, asegurándose de que el soporte se mueva siempre en línea recta. Se coloca una abrazadera diagonal entre la columna y la viga trasera de la estructura de soporte para garantizar que la columna y la viga trasera estén siempre en estado vertical, lo que garantiza la estabilidad y la seguridad del sistema de soporte, y no habrá balanceamiento de lado a lado.
2. vigas de cojinete delantero y trasero.
La parte delantera y trasera de cada marco de la cama están provistas de vigas de carga, las vigas de carga traseras están hechas de chapa de acero laminada en frío doblada, el tamaño total es de 40mm * 220mm * 2,5mm, las vigas delanteras son tubos rectangulares de 20mm * 40mm * 2,0mm, las vigas delantera y trasera están estrechamente conectadas con las columnas de soporte, formando un todo, El diseño de la estructura es razonable, la capacidad de carga es fuerte y la deformación no es fácil.
Sistema 3. Pedal
El sistema de pedal se compone principalmente de soporte, tablero de madera, capa de superficie, tira decorativa de aleación de aluminio, tira antideslizante de goma y protección de esquina de plástico. El soporte de soporte está soldado con un tubo de acero cuadrado de 40MM * 40MM * 1,5 MM y está dispuesto de manera uniforme entre la viga frontal y la viga posterior. La madera contrachapada laminada con un espesor de 18mm se coloca en la parte superior del soporte. La madera contrachapada se fija en el soporte de soporte mediante tornillos. La encimera es plana y no es fácil de deformar. La superficie de la tabla de madera se coloca con pegamento de piso de PVC gris con un espesor de 2MM. La superficie es plana, antideslizante y libre de arrugas, que es fácil de limpiar.
Tiras decorativas de aleación de aluminio se instalan en la parte delantera y ambos lados de cada capa de pedales, el tamaño total es de 60MM * 72MM * 1,5 MM, y las tiras antideslizantes de goma están incrustadas sobre la aleación de aluminio, y protectores de esquina de plástico están instalados en la esquina de aleación de aluminio. Basado en el diseño anterior, el pedal se ve hermoso y puede evitar que la audiencia se resbale y se rasque.
Paso: Se establece un paso tipo caja en el canal de cada capa sobre el soporte, cuya altura es la mitad de la altura del piso. El esqueleto del paso es doblado por la placa de acero laminada en frío con un grueso de los 1,5 MM. La parte superior del esqueleto se coloca con tablas de madera, pegamento para pisos, aleación de aluminio y protección de esquinas.
4. valla de seguridad
En ambos lados del bastidor de la cama del soporte, el lado trasero (sin barandilla trasera cuando se apoya contra la pared) está instalado con barandilla de seguridad, y la altura y el espaciamiento de la barandilla están diseñados y fabricados de acuerdo con las normas nacionales pertinentes. La barandilla adopta un diseño laminado, que puede expandirse automáticamente con la tribuna cuando se expande. El marco externo de la barandilla se hace de la tubería de acero de los 20MM * 40MM * 1,5 MM doblada, y la barandilla y el marco de la cama del soporte son fijos y conectados por los pernos, que tiene capacidad de carga fuerte y no es fácil a la deformación.
Sistema 5. Drive
El sistema de accionamiento se compone principalmente de rueda motriz, eje de transmisión, piñón, motor de desaceleración, etc.
El motor de accionamiento se instala en la parte inferior de la primera fila de la plataforma, utilizando los productos de fabricantes nacionales conocidos, voltaje de trabajo 380V/220V, frecuencia 50HZ, potencia 0.37KW-1.5KW, el ruido del motor es inferior a 50DB. El par de salida del motor se transmite a la rueda motriz a través de la cadena, el piñón, el eje de transmisión, etc. El núcleo interno de la rueda motriz es de hierro fundido, y la capa externa está envuelta en caucho, lo que aumenta la fricción mientras protege el suelo del daño en la máxima medida. Cada grupo de mecanismo de conducción está equipado con 4 ruedas motrices para garantizar un funcionamiento suave del soporte y sin fenómeno de desviación.
6. sistema eléctrico
El sistema eléctrico del soporte activo adopta una fuente de alimentación trifásica de 380V o monofásica de 220V, que está equipada con protección contra sobrecarga y dispositivos de protección contra fugas, y puede cortar rápidamente la fuente de alimentación principal cuando hay fugas o sobrecarga, para evitar accidentes. La parte de control del soporte móvil adopta un circuito de control de bajo voltaje de 24V, y la placa vertical de la primera fila se instala con un zócalo de la manija. Al operar el soporte, solo necesita insertar el enchufe de la manija en el zócalo para expandir, retirar y suspender el funcionamiento del soporte. El soporte móvil está equipado con un interruptor de límite, que puede dejar de funcionar automáticamente cuando se despliega o retira en su lugar.
7. decoración lateral
Para evitar que los espectadores entren en el interior del soporte, ambos lados del soporte son cubiertos por la cortina de la franela, y el marco de la cama del soporte se equipa de la grada lateral de la cortina, que puede cerrar automáticamente con el soporte cuando se extiende el soporte. La cortina lateral tiene rojo, gris, negro para que los usuarios elijan, la cortina lateral no solo es hermosa y generosa, sino que también tiene un efecto de absorción de sonido, que puede mejorar el efecto de reverberación del sonido interior.
