HYC19-07

Especificación de las características de rendimiento

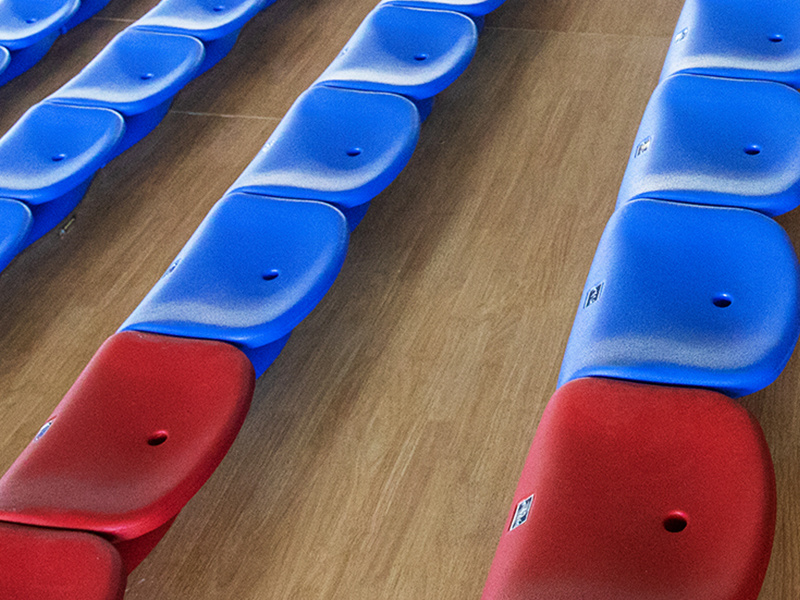

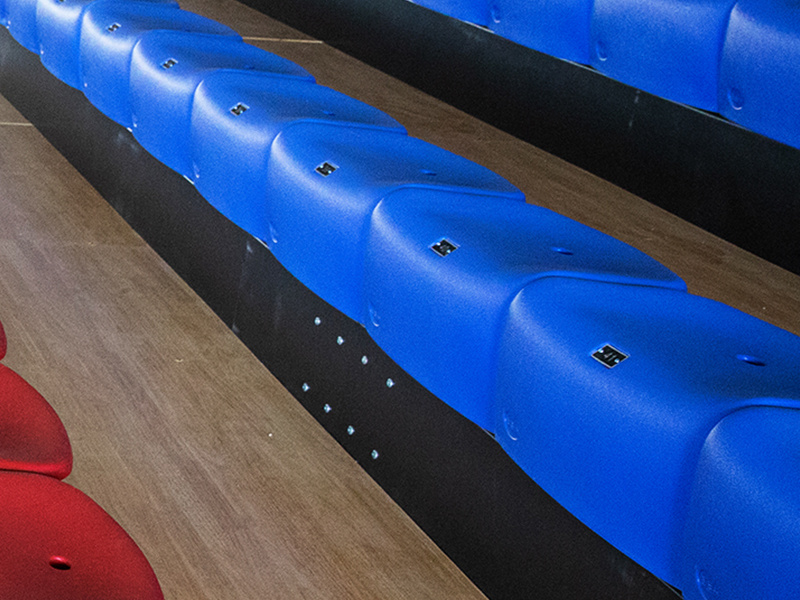

Modelo de asiento: HYC-19-07

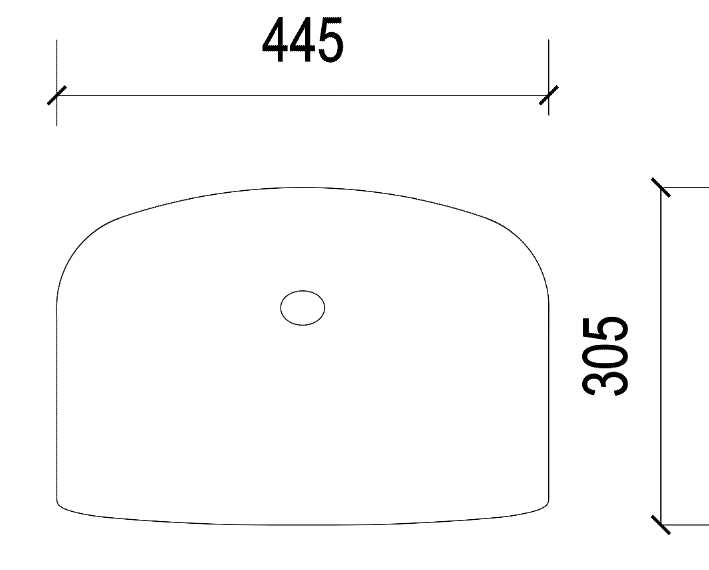

Tamaño del asiento: Ancho del asiento 445mm, profundidad del asiento 305mm, altura del asiento 430mm.

1 El asiento está diseñado y fabricado de acuerdo con el principio de ergonomía, cómodo y hermoso, y el asiento cumple con los estándares técnicos de QB/T2601-2013 (estándar de la industria para asientos públicos en instalaciones deportivas).

2, el asiento está hecho de polietileno de alta densidad de Sinopec como materia prima, añadiendo aditivos anti-ultravioleta, utilizando el proceso de moldeo por soplado hueco, alta resistencia, resistencia al impacto, instalación simple. Después de la prueba de envejecimiento de la lámpara de xenón durante 4000 horas, el asiento no tiene polvo, crack, desvanecimiento y otros fenómenos.

3, el asiento tiene buena resistencia a la intemperie, probado por instituciones de pruebas profesionales, el asiento es estable en el entorno de 60 grados bajo cero a 80 grados, sin decoloración, sin olor, sin deformación.

4, los materiales del asiento son hasta estándares verdes de la protección del medio ambiente, e inofensivos al cuerpo humano. El límite de liberación de sustancias nocivas en el asiento está en línea con el estándar GB 28481-2012 "Límite de sustancias nocivas en muebles de plástico".

5, piezas fijas de metal después del tratamiento de óxido de chorro de arena, y luego la pulverización electrostática. Polvo plástico y la adherencia de la superficie de metal es muy fuerte. La adhesión de la película de pintura alcanzó el estándar de grado 1 de película de pintura GB/T 9286-1998. La resistencia alcalina, la resistencia de aceite y la resistencia media cumplen los requisitos técnicos de GB 9274-1988 (determinación de la resistencia del medio líquido).

6, selección de tornillo de productos estándar nacionales de alta calidad.

7, el producto tiene rojo, amarillo, azul, verde y otros colores para que los clientes elijan.

Descripción de la estructura del marco de la cama

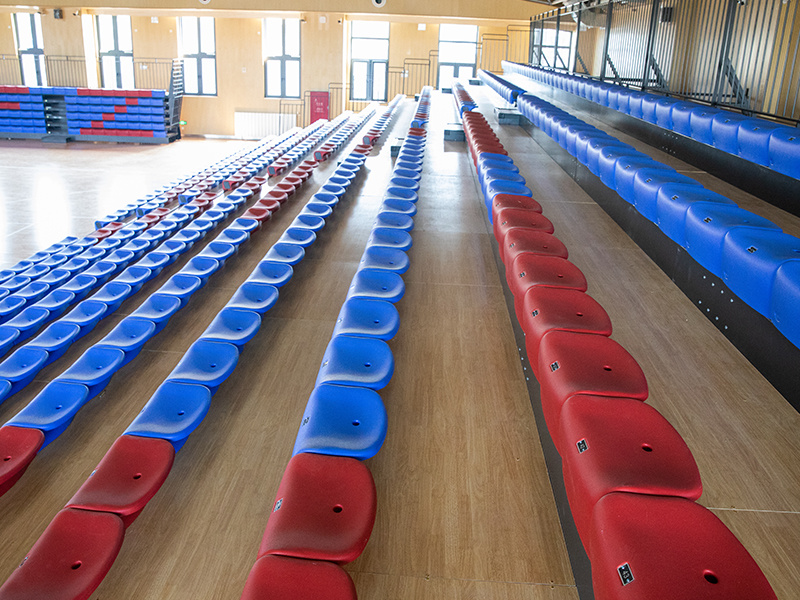

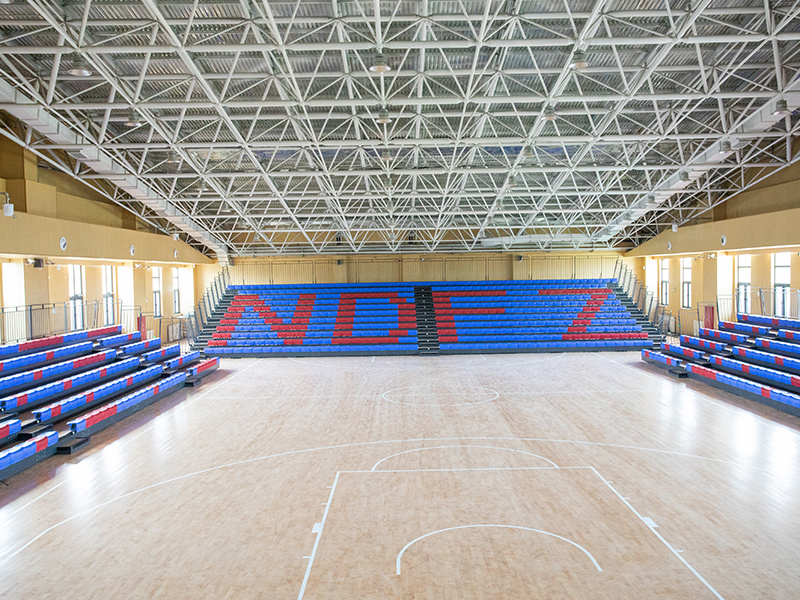

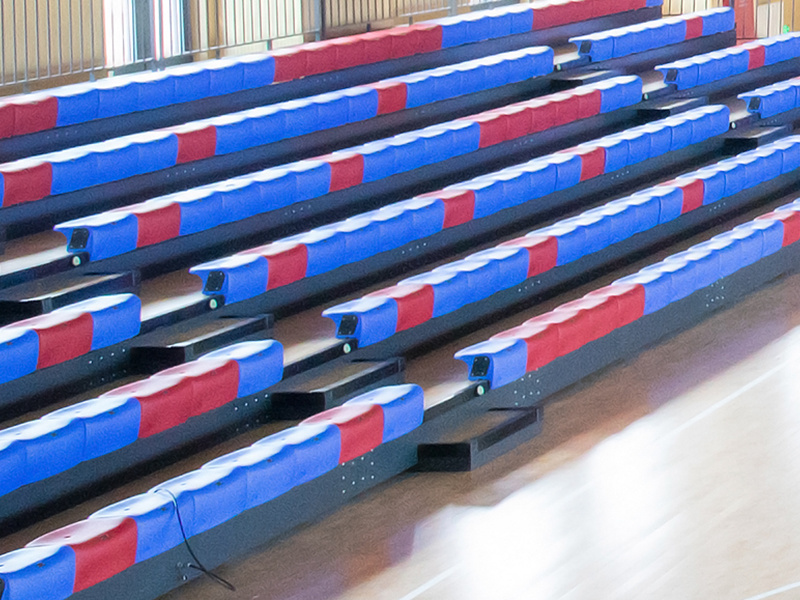

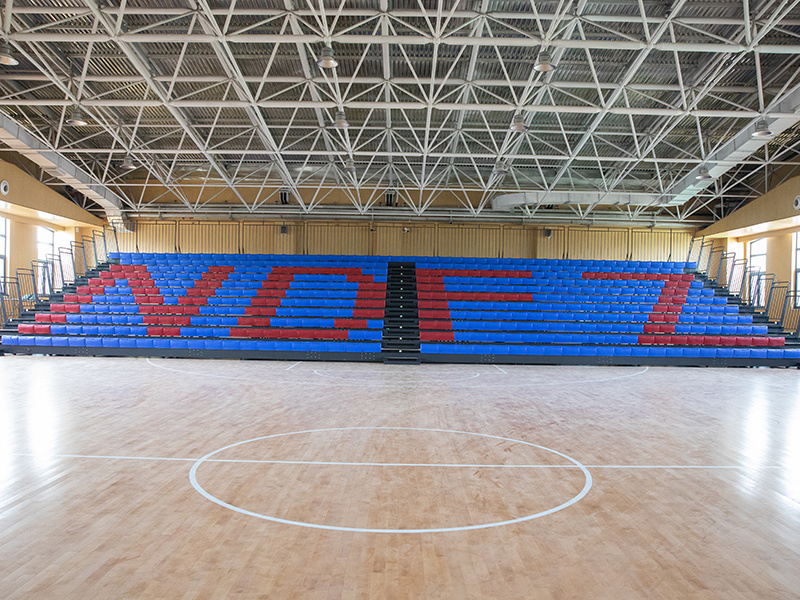

El soporte móvil se compone principalmente de barandilla, pedal, controlador de soporte, viga frontal inferior, tira antideslizante, protector de esquina, tira decorativa de aleación de aluminio, viga de carga y sistema de soporte. Peso ligero activo del soporte, carga grande, carga 500KG/㎡, carga el 100 KG/M de la cama de la barandilla.

1. sistema de apoyo

El sistema de soporte del soporte está soldado con tubería de acero de 40mm * 120mm * 2,5mm, que tiene una estructura razonable y una fuerte capacidad de carga. Bajo el sistema de soporte está el marco de la rueda para caminar, el tamaño del contorno es de 40mm * 120mm, la rueda de soporte se instala debajo del marco de la rueda de soporte, el diámetro es de 100mm, el ancho es de 30mm. La columna del sistema de soporte es un tubo rectangular de 40mm * 120mm * 2,5mm, la parte superior de la columna está conectada con la viga del cojinete, y el mecanismo de guía está dispuesto debajo de la columna para guiar el marco de la rueda móvil de la siguiente capa, asegurándose de que el soporte se mueva siempre en línea recta. Se coloca una abrazadera diagonal entre la columna y la viga trasera de la estructura de soporte para garantizar que la columna y la viga trasera estén siempre en estado vertical, lo que garantiza la estabilidad y la seguridad del sistema de soporte, y no habrá balanceamiento de lado a lado.

2. vigas de cojinete delantero y trasero.

La parte delantera y trasera de cada marco de la cama están provistas de vigas de carga, las vigas de carga traseras están hechas de chapa de acero laminada en frío doblada, el tamaño total es de 40mm * 220mm * 2,5mm, las vigas delanteras son tubos rectangulares de 20mm * 40mm * 2,0mm, las vigas delantera y trasera están estrechamente conectadas con las columnas de soporte, formando un todo, El diseño de la estructura es razonable, la capacidad de carga es fuerte y la deformación no es fácil.

Sistema 3. Pedal

El sistema de pedal se compone principalmente de soporte, tablero de madera, capa de superficie, tira decorativa de aleación de aluminio, tira antideslizante de goma y protección de esquina de plástico. El soporte de soporte está soldado con un tubo de acero cuadrado de 40MM * 40MM * 1,5 MM y está dispuesto de manera uniforme entre la viga frontal y la viga posterior. La madera contrachapada laminada con un espesor de 18mm se coloca en la parte superior del soporte. La madera contrachapada se fija en el soporte de soporte mediante tornillos. La encimera es plana y no es fácil de deformar. La superficie de la tabla de madera se coloca con pegamento de piso de PVC gris con un espesor de 2MM. La superficie es plana, antideslizante y libre de arrugas, que es fácil de limpiar.

Tiras decorativas de aleación de aluminio se instalan en la parte delantera y ambos lados de cada capa de pedales, el tamaño total es de 60MM * 72MM * 1,5 MM, y las tiras antideslizantes de goma están incrustadas sobre la aleación de aluminio, y protectores de esquina de plástico están instalados en la esquina de aleación de aluminio. Basado en el diseño anterior, el pedal se ve hermoso y puede evitar que la audiencia se resbale y se rasque.

Paso: Se establece un paso tipo caja en el canal de cada capa sobre el soporte, cuya altura es la mitad de la altura del piso. El esqueleto del paso es doblado por la placa de acero laminada en frío con un grueso de los 1,5 MM. La parte superior del esqueleto se coloca con tablas de madera, pegamento para pisos, aleación de aluminio y protección de esquinas.

4. valla de seguridad

En ambos lados del bastidor de la cama del soporte, el lado trasero (sin barandilla trasera cuando se apoya contra la pared) está instalado con barandilla de seguridad, y la altura y el espaciamiento de la barandilla están diseñados y fabricados de acuerdo con las normas nacionales pertinentes. La barandilla adopta un diseño laminado, que puede expandirse automáticamente con la tribuna cuando se expande. El marco externo de la barandilla se hace de la tubería de acero de los 20MM * 40MM * 1,5 MM doblada, y la barandilla y el marco de la cama del soporte son fijos y conectados por los pernos, que tiene capacidad de carga fuerte y no es fácil a la deformación.

Sistema 5. Drive

El sistema de accionamiento se compone principalmente de rueda motriz, eje de transmisión, piñón, motor de desaceleración, etc.

El motor de accionamiento se instala en la parte inferior de la primera fila de la plataforma, utilizando los productos de fabricantes nacionales conocidos, voltaje de trabajo 380V/220V, frecuencia 50HZ, potencia 0.37KW-1.5KW, el ruido del motor es inferior a 50DB. El par de salida del motor se transmite a la rueda motriz a través de la cadena, el piñón, el eje de transmisión, etc. El núcleo interno de la rueda motriz es de hierro fundido, y la capa externa está envuelta en caucho, lo que aumenta la fricción mientras protege el suelo del daño en la máxima medida. Cada grupo de mecanismo de conducción está equipado con 4 ruedas motrices para garantizar un funcionamiento suave del soporte y sin fenómeno de desviación.

6. sistema eléctrico

El sistema eléctrico del soporte activo adopta una fuente de alimentación trifásica de 380V o monofásica de 220V, que está equipada con protección contra sobrecarga y dispositivos de protección contra fugas, y puede cortar rápidamente la fuente de alimentación principal cuando hay fugas o sobrecarga, para evitar accidentes. La parte de control del soporte móvil adopta un circuito de control de bajo voltaje de 24V, y la placa vertical de la primera fila se instala con un zócalo de la manija. Al operar el soporte, solo necesita insertar el enchufe de la manija en el zócalo para expandir, retirar y suspender el funcionamiento del soporte. El soporte móvil está equipado con un interruptor de límite, que puede dejar de funcionar automáticamente cuando se despliega o retira en su lugar.

7. decoración lateral

Para evitar que los espectadores entren en el interior del soporte, ambos lados del soporte son cubiertos por la cortina de la franela, y el marco de la cama del soporte se equipa de la grada lateral de la cortina, que puede cerrar automáticamente con el soporte cuando se extiende el soporte. La cortina lateral tiene rojo, gris, negro para que los usuarios elijan, la cortina lateral no solo es hermosa y generosa, sino que también tiene un efecto de absorción de sonido, que puede mejorar el efecto de reverberación del sonido interior.
